多功能表

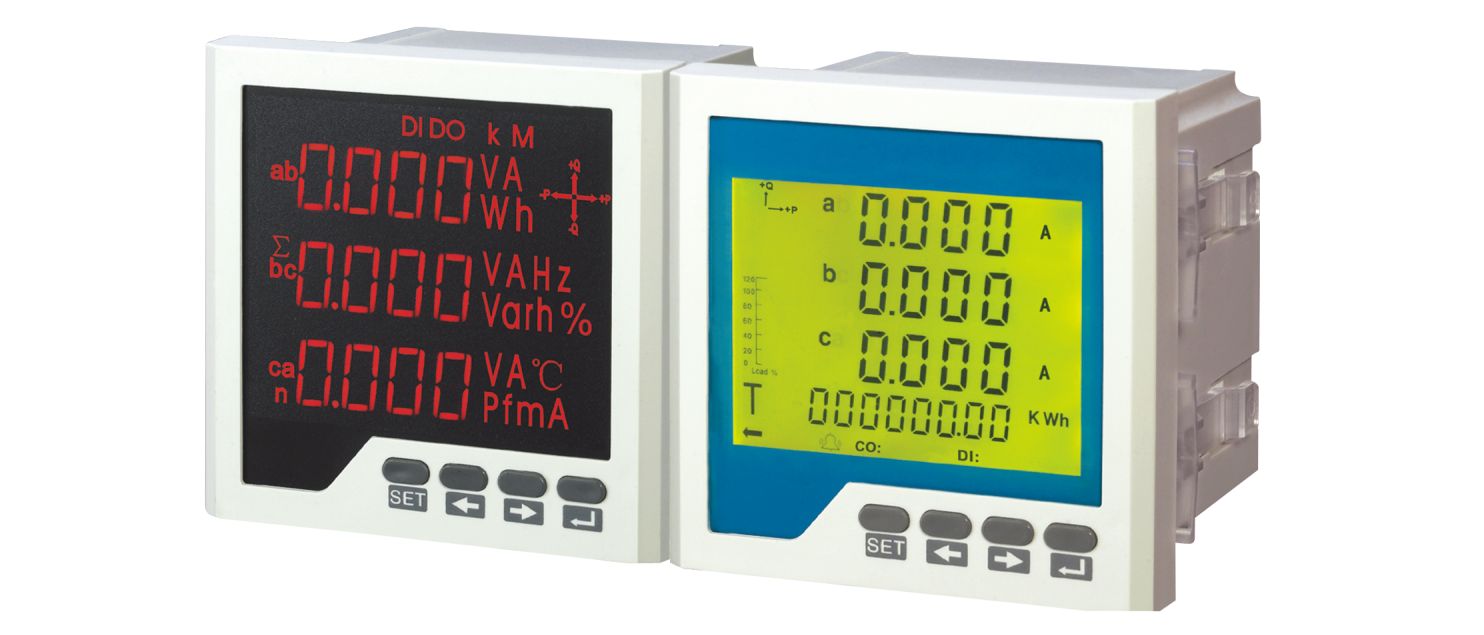

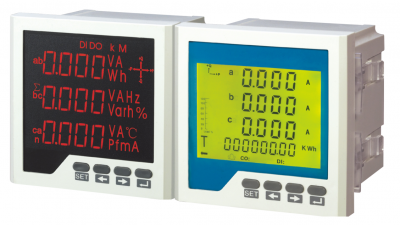

产品概述

多功能电力仪表是高性能的监控采集装置，具有高精度电力参数实时测量、谐波测量、正反向有功/无功电能计量、分时电能计量、分时电能定时抄表、电力品质分析、事件民发、需量等功能，并配置有丰富的输入输出接口可用于现场设备状态的监测与控制，还集成了RS485能讯接口，可与各种智能配电系统和能量管理系统集成共享丰富的监测数据和电能质量数据。多功能电力仪表有着极高的性价比，可以直接取代常规电力变送器、测量仪表以及相关的辅助单元，应用领域非常广泛，如能源管理系统、电力监控系统、工矿企业、公共设施、智能建筑和开关柜等配电网络系统。

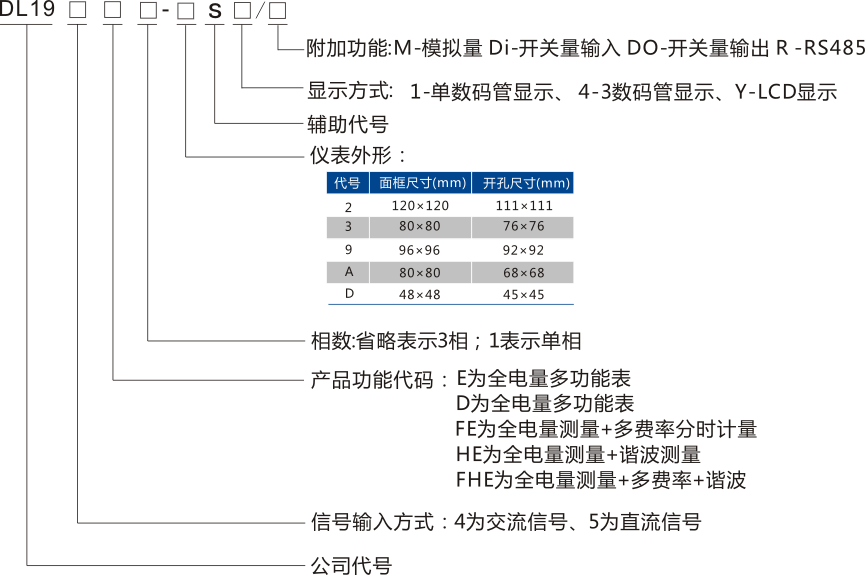

型号命名

主要技术指标

▲工作电源：AC/DC 220V（订货需注明）

▲功耗：＜4VA

▲绝缘电阻：＞1000MΩ

▲交流耐压：AC 2KV

▲工作温度：-10℃～+55℃

▲相对湿度：≤93%，无腐蚀性气体场所

▲接线方式：三相四线、三相三线

▲电压输入：AC57.7V、AC100V、AC220V、AC380V

▲电流输入：AC 1 A、AC 5 A

▲测量精度：电压/电流/有功功率/无功功率/功率因数  0.5级

            频率  0.02Hz

            有功电能  0.5S级或0.2S级

            无功电能  1级或2级

▲通讯接口：RS485Modbus RTU

▲开关量输入：支持4路干接点输入

▲开关量输出：支持3路继电器输出

▲变送输出：支持1路模拟量输出

▲静电放电：4级

▲电快速瞬变脉冲群：4级

▲浪涌（冲击）：4级

外型尺寸

面框尺寸：120×120；96×96；80×80；72×72；48×96；48×48

开孔尺寸：111×111；92×92；76×76；68×87；45×92；45×45
