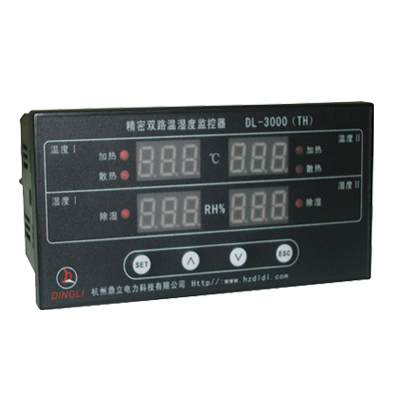

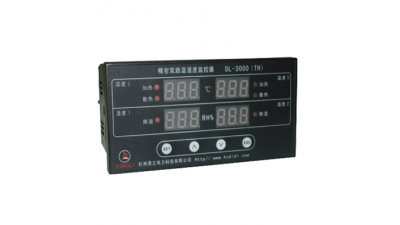

DL-3000系列

产品概述

DL-3000（TH）系列属于智能型数显温湿度监控仪器,采用进口高性能温、湿度传感器为感应器件。具有两路温度、两路湿度独立控制单元，用数码管显示温（湿）度设定值和测量值，可对工作环境温（湿）度变化进行实时监控，并根据预设环境温（湿）度设定值来启动相应工作电路，上下限控制值可在全量程内调节，并带有RS485通讯及负载断线报警等功能可选。本产品具有小体积、长寿命、好安装、易使用等特点。主要用于电力部门使用的各种开关柜、端子箱、干式变压器、箱式变电站、隔离开关、断路器机构箱以及其他需控制温（湿）度的相关领域。

根据功能可分为：DL-3000控制型、DL-3000C报警型两种。

工作原理

在待机状态下，该产品通过温（湿）度传感器对环境温（湿）度自动进行采样、即时监控。当环境温度高于温度上限设定值时电路启动降温负载工作；当环境温度小于上限设定值减上限回差时降温负载停止工作；当环境温度低于温度下限设定值时电路启动升温负载工作；当环境温度大于下限设定值加下限回差时升温负载停止工作；湿度只有除湿模式，当环境湿度大于湿度设定值时启动除湿度负载，当环境湿度小于设定值减回差时除湿负载停止工作。如此循环往复调节，实现精密自动监控。

主要技术指标

▲工作电源：AC220V,50Hz

▲使用环境(监控器): 温度-25～+60℃,相对湿度≤90%RH

▲控温范围：-50～150℃可调；控湿范围：10～99%RH可调

▲控温精度：±1℃；控湿精度：±5%RH

▲控温回差：1～10℃可调

▲控湿回差：1～10%RH可调

▲响应速度：典型值≤5s

▲输    出：阻性负载AC220V 3A有源

▲报警输出：无源触点输出（3A常开）

▲功    耗：≤3W

▲使用寿命：驱动负载不小于10⁸次

▲体    积：120×60×82mm³

安装方式

嵌入式：在安装面板上开孔尺寸116^+0.5×56^+0.5mm孔，通过安装支架将控制器固定在面板上。
