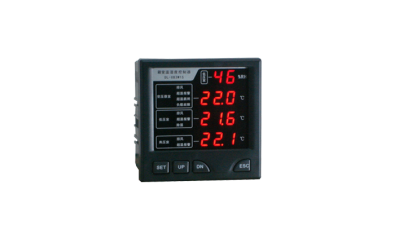

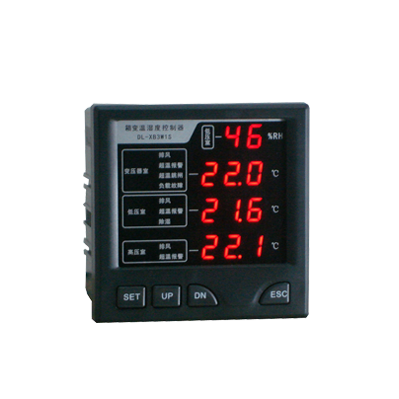

DL-XB3W1S

产品概述

本产品是为箱变设备柜内部进行温、湿度监控而设计的一种专用仪表。属智能型数显温湿度监控仪器。具有三路温度、一路湿度独立控制单元，用数码显示温湿度设定值和测量值，可对工作环境温湿度变化进行实时监控，并根据预设环境温湿度控制点来启动相应工作电路，强行改变环境，使温湿度控制在设定值的范围内。本仪表还具有断电存储记忆功能，并可通过RS485通讯与监控后台连接可以更好的保证无人值守供电系统安全、高效运行。

工作原理

该产品通过温湿度传感器对环境自动进行采样、即时监控，当环境温度高于温度设定值上限时控制电路启动外部降温负载（排风），当温度下降到上限设定值减上限回差时降温负载停止工作；当环境温度一直上升达到报警值时启动相应的报警输出；湿度回路通过湿度传感器检测空气湿度，如湿度超过设定起控点则带动除湿负载（除湿），当湿度下降到设定值减回差时除湿负载停止工作。如此反复循环把环境温湿度控制在预设范围内。仪表还具有变压器室风机故障报警和变压器室超温跳闸功能。

主要技术指标

▲工作电源：AC220V     50Hz

▲使用条件：温度，-25℃～+65℃;湿度，相对湿度≤90%RH

▲温度测量范围：-50.0～150.0℃

▲湿度测量范围： 5～99% RH

▲温度精度: ±1 ℃

▲湿度精度：±5% RH

▲温（湿）度回差：0～20可调

▲控制端输出：AC22V 3A（有源常开）

▲报警点输出：触点输出 3A（无源常开）

▲功    耗：≤5W

▲体    积：96×96×90mm

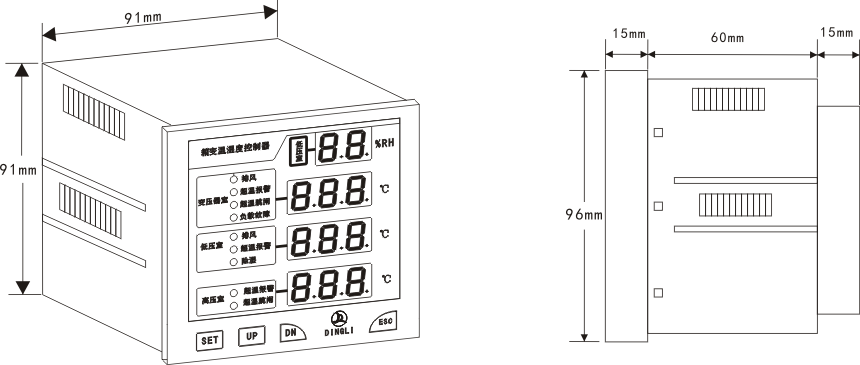

外型开孔尺寸

体积：96×96×90mm     开孔：92×92mm
