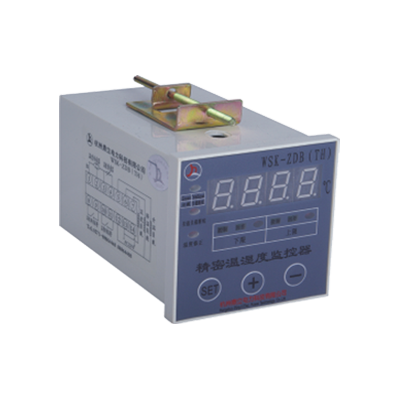

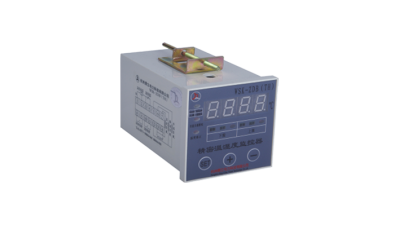

WSK-ZDB（TH）

产品概述

WSK-ZDB（TH）温度控制器属智能型数显区间温度监控仪器,采用进口高性能温度传感器为感应器件。一路温度监控，用数码管显示温度设定值和测量值，可对工作环境温度变化进行实时监控，并根据预设环境温度控制点来启动相应工作电路，强行改变环境，使温度控制在设定值的范围内，并带有负载断线报警功能；另有一路湿度监控，当环境湿度过大时启动加热器来驱潮。主要用于电力部门使用的各种开关柜、端子箱、干式变压器、箱式变电站、隔离开关、断路器机构箱以及其他需控制温湿度的相关领域。

工作原理

在待机状态下，该产品通过温度传感器对环境温湿度自动进行采样、即时监控。当环境温度高于温度设定值时电路启动降温负载工作，当环境温度小于设定值减回差时降温负载停止工作；当环境温度低于温度设定值时电路启动升温负载工作，当环境温度大于设定值加回差时升温负载停止工作。当环境湿度高于85%时启动除湿度负载。如此循环往复调节，实现精密自动监控。

主要技术指标

▲工作电源：AC220V,50Hz

▲使用环境(监控器): 温度-25～+60℃,相对湿度≤90%RH

▲控温范围：-50～150℃可调；

▲控温精度：±1℃；控湿精度：±5%RH

▲控温回差：1～10℃

▲湿度起控：85%±5%RH（20℃时）不可调

▲响应速度：典型值≤5s

▲输    出：阻性负载AC220V 3A有源

▲报警输出：无源触点输出（3A常开）

▲功    耗：≤3W

▲使用寿命：驱动负载不小于10⁸次

▲体    积：72×72×116mm³

安装方式

嵌入式：在安装面板上开孔尺寸67^+0.5×67^+0.5mm孔，通过安装支架将控制器固定在面板上。
